História, controvérsia e fundamentos técnicos do ciclo Otto

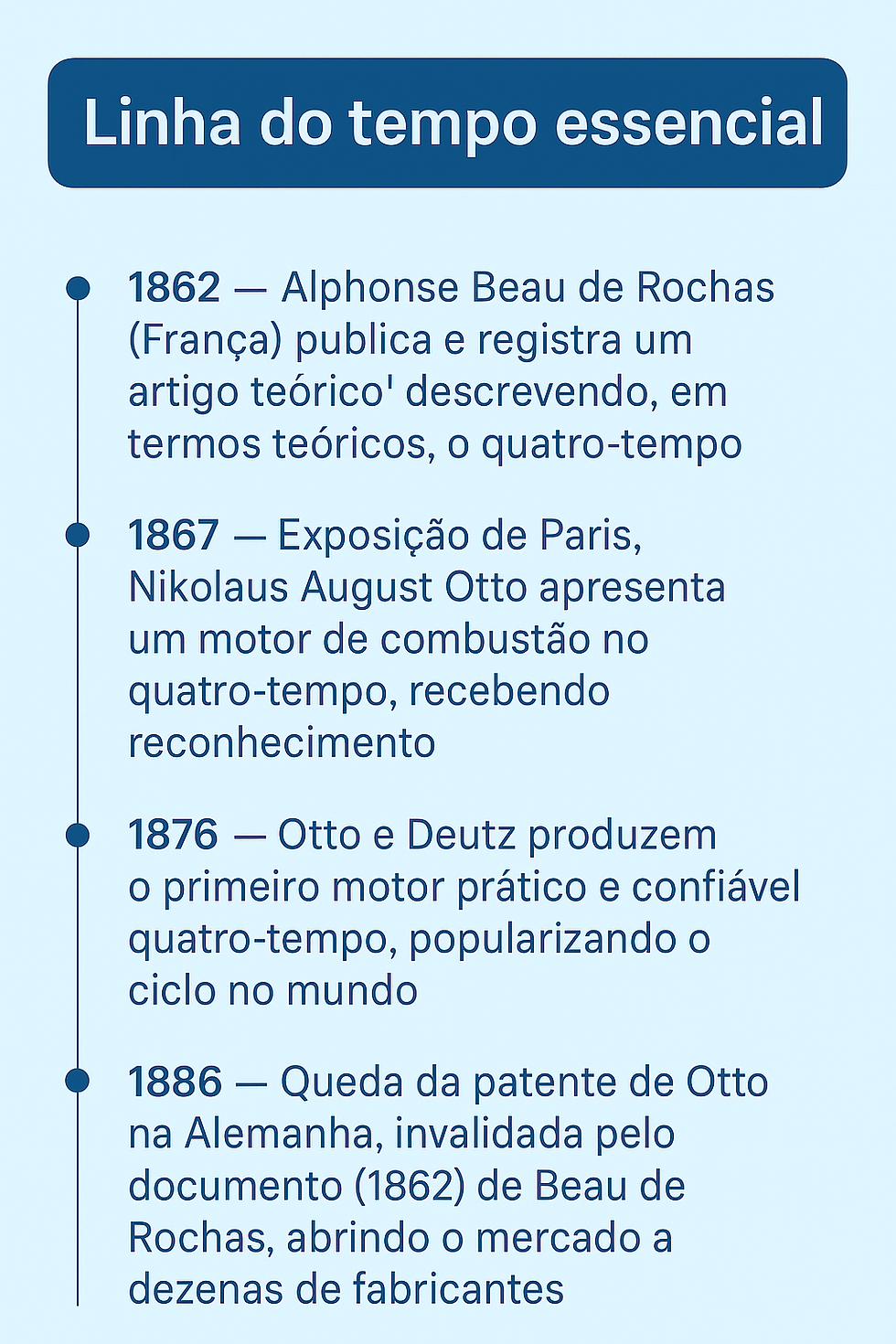

1) Linha do tempo essencial

• 1862 — Alphonse Beau de Rochas (França): publica e registra um “mémoire” descrevendo, em termos teóricos, o princípio de um motor a quatro tempos com compressão prévia da mistura antes da ignição, listando condições para maior rendimento (maior compressão, maior velocidade, menor área de superfície etc.). Ele não construiu um motor funcional.

• 1867 — Exposição de Paris: Nikolaus August Otto apresenta um motor de combustão interna (do tipo “atmosférico”) e recebe grande reconhecimento, iniciando o caminho industrial que culminaria no motor a quatro tempos prático.

• 1876 — Motor a quatro tempos funcional de Otto: Otto e a Deutz produzem o primeiro motor prático e confiável no ciclo de quatro tempos (admissão, compressão, combustão/expansão, escape), que se populariza mundialmente; por isso o ciclo ficou conhecido como ciclo Otto.

• 1886 — Queda da patente de Otto na Alemanha: com a redescoberta do documento de Beau de Rochas (1862), a patente central de Otto é invalidada, abrindo o mercado para dezenas de fabricantes.

• 1879–1881 — Dois tempos: Sir Dugald Clerk patenteia um motor de dois tempos com compressão, estabelecendo a alternativa ao ciclo Otto de quatro tempos.

O que, afinal, foi a “controvérsia”?

Beau de Rochas antecipou o conceito (quatro tempos com compressão) e o justificou termodinamicamente; Otto foi quem construiu o primeiro motor viável e o levou à produção em massa. Quando o antigo registro francês veio à tona, a patente ampla de Otto caiu (1886). Desde então, consolidou-se um meio-termo histórico: o princípio teórico é associado a Beau de Rochas, enquanto o ciclo prático e a difusão industrial levam o nome de Otto.

2) O que é, tecnicamente, o ciclo Otto?

O ciclo Otto descreve o funcionamento idealizado de motores de ignição por faísca (SI). Em um cilindro com pistão, ocorrem quatro tempos por ciclo:

1. Admissão: pistão desce; válvula de admissão abre; entra mistura ar–combustível (nos GA modernos, carburador ou injeção; em motores aeronáuticos a gasolina, a mistura costuma ser preparada a montante dos cilindros).

2. Compressão: ambas as válvulas fechadas; pistão sobe comprimindo a mistura.

3. Combustão e expansão (potência): perto do PMS, a vela dispara; a pressão sobe e o pistão é empurrado para baixo, entregando trabalho ao virabrequim.

4. Escape: pistão sobe com a válvula de escape aberta, expulsando os gases queimados.

No diagrama p–V ideal, o ciclo tem duas compressões/expansões adiabáticas (1–2 e 3–4) e duas transformações isócoras (adição e rejeição de calor em volume constante). A eficiência térmica ideal depende principalmente da taxa de compressão (r) e do índice politrópico/adiabatico (γ) do gás:

Ou seja, quanto maior a compressão, maior o rendimento—até o limite imposto por detonação/knock e por materiais/temperaturas. (Resultado clássico de termodinâmica de motores; reforçado pelo “programa” conceitual de Beau de Rochas.)

Elementos-chave de projeto (mundo real)

• Taxa de compressão: aumenta rendimento mas eleva tendência ao knock; nos motores aeronáuticos a pistão que usam gasolina de aviação (Avgas 100LL), taxas típicas ficam em ~7:1 a 9:1, variando por fabricante/modelo.

• Formação da mistura e ignição: carburador vs. injeção; magnetos redundantes em motores aeronáuticos SI (faísca independente da bateria).

• Arrefecimento: muitos motores aeronáuticos são arrefecidos a ar (cilindros em “boxer” expostos ao fluxo).

• Geometria/tempos de válvulas: comando, “overlap”, variação de fase; influenciam torque, potência específica e eficiência.

3) Comparações e ciclos aparentados

• Ciclo Diesel (CI) - Compression Ignition: ignição por compressão do ar (sem vela). Tipicamente maiores taxas de compressão, maior eficiência parcial em carga alta. Em aviação leve, motores Diesel/Jet-A (CI) ganharam espaço em nichos, mas o Otto SI (Spark Ignition - Ignição por Faísca) permanece amplamente utilizado em motores a gasolina/Avgas.

• Ciclo Atkinson/Miller: variações de tempo efetivo de compressão (via comando/geom. especial) para aumentar eficiência, comuns em híbridos automotivos; menos frequentes em aviação a pistão convencional, mas conceitos influenciam estratégias modernas.

• Dois tempos de Clerk: um ciclo por volta (potência a cada descida), maior densidade de potência, porém desafios de emissões/consumo; historicamente importantes e ainda usados em aplicações específicas.

4) Por que o ciclo “leva o nome de Otto” se Beau de Rochas descreveu primeiro?

Porque Otto construiu e industrializou o motor de quatro tempos, provando sua viabilidade prática (confiabilidade, eficiência, ruído reduzido). Em dez anos após 1876, mais de 30 mil motores do tipo “Otto” foram fabricados, difundindo a arquitetura e estabelecendo o padrão para a motorização leve. A “marca histórica” ficou associada ao realizador e à adoção em massa, ainda que o princípio teórico remonte a Beau de Rochas. Em 1886, porém, o escritório de patentes alemão invalidou o monopólio de Otto ao reconhecer o registro francês de 1862.

5) Relevância para a aviação (motores a pistão)

Nas aeronaves leves e em parte da aviação geral, motores SI de quatro tempos (ciclo Otto) seguem dominantes: arquitetura oposta horizontal (“boxer”), magnetos duplos e arrefecimento a ar são escolhas que equilibram simplicidade, confiabilidade e peso. O entendimento do ciclo—em especial mistura, avanço de ignição, taxa de compressão e gestão térmica—é central para performance, economia e longevidade do motor, além de temas operacionais como controle de mistura (EMI/LOP/ROP), temperaturas de CHT/EGT e prevenção de detonação.
